เครื่อง Exercise Stress Test Poly-Spectrum-8 EX
ใบอนุญาตโฆษณาเลขที่: xxx
Poly-Spectrum-8/EX เป็นระบบบันทึกคลื่นไฟฟ้าหัวใจแบบดิจิทัลจาก Neurosoft ซึ่งพัฒนาระบบ ECG ดิจิทัล ระบบรวมชุดอัลกอริทึมคลื่นไฟฟ้าหัวใจไว้ครบ ใช้ได้ทั้งการตรวจคลื่นไฟฟ้าหัวใจขณะพัก การทดสอบขณะออกกำลังกาย การวิเคราะห์ความแปรปรวนของอัตราการเต้นของหัวใจ (HRV) และการกำกับดูแลการฝึกในโปรแกรมฟื้นฟูสมรรถภาพหัวใจ
- ไร้สายเต็มรูปแบบ ส่งข้อมูล ECG 12 ลีดผ่าน Bluetooth ระยะไม่น้อยกว่า 8 เมตร (ในแนวที่มองเห็นกันโดยตรง)

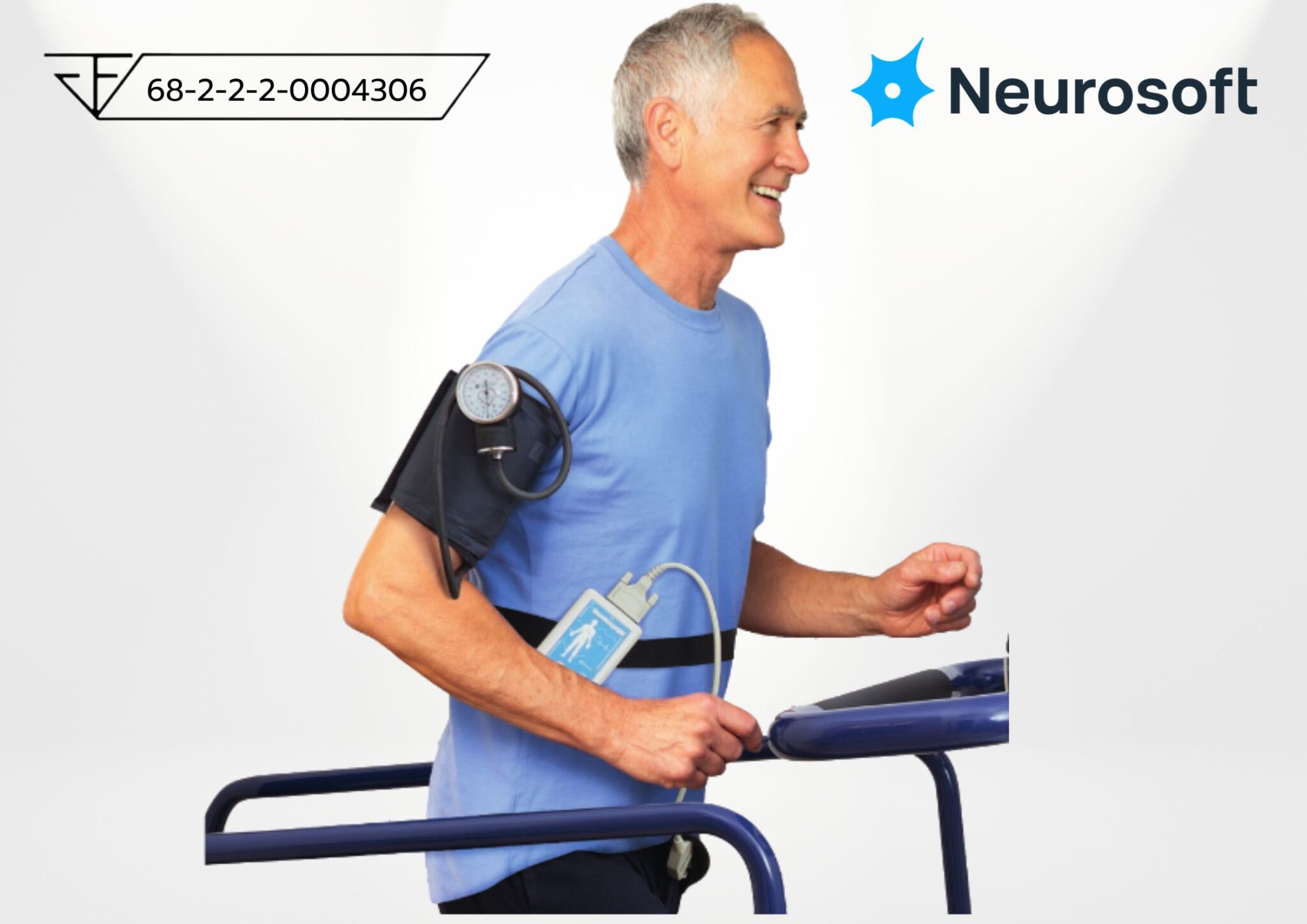

- เบาและพกพาง่าย ตัวเครื่องน้ำหนักน้อยกว่า 200 กรัม ยึดติดกับตัวผู้ป่วยได้
- สัญญาณสะอาดขณะเคลื่อนไหว สายนำสัญญาณสั้นเพียง 130 ซม. ลดสัญญาณรบกวนระหว่างเดิน วิ่ง หรือปั่นจักรยาน
- ช่องสัญญาณการหายใจเพิ่มเติม บันทึกอัตราการหายใจด้วยเซนเซอร์วัดการไหลของลมหายใจแบบความร้อน (thermal airflow sensor)
- แบตเตอรี่ AA สองก้อน ทำงานต่อเนื่องได้อย่างน้อย 6 ชั่วโมง
- ใช้สายนำสัญญาณมาตรฐาน ไม่ฝังสายไว้กับตัวเครื่อง เลือกอุปกรณ์เสริมที่เข้ากันได้ได้อย่างอิสระ
รายการ | ข้อมูลจำเพาะ |
จำนวนช่องสัญญาณ ECG | 12 ลีดมาตรฐาน |
ช่องสัญญาณเพิ่มเติม | อัตราการหายใจ ด้วยเซนเซอร์วัดการไหลของลมหายใจแบบความร้อน |
การเชื่อมต่อ | ไร้สาย Bluetooth กับคอมพิวเตอร์ แท็บเล็ต หรือสมาร์ตโฟน |
ระยะสื่อสาร | ไม่น้อยกว่า 8 เมตร ในแนวที่มองเห็นกันโดยตรง |
น้ำหนักตัวเครื่อง | น้อยกว่า 200 กรัม |
แหล่งพลังงาน | แบตเตอรี่ขนาด AA จำนวน 2 ก้อน |
ระยะเวลาทำงานต่อเนื่อง | อย่างน้อย 6 ชั่วโมง |
สายนำสัญญาณผู้ป่วย | สาย ECG มาตรฐาน ความยาว 130 ซม. (ถอดเปลี่ยนได้) |
ไฟแสดงสถานะ | Bluetooth, แบตเตอรี่, การเปิดเครื่อง |
กระเป๋าบรรจุ | ขนาด 44×35×19 ซม. น้ำหนักรวมพร้อมอุปกรณ์ 3.5 กก. |
ระบบปฏิบัติการที่รองรับ | Windows และ Android |
มาตรฐานเชื่อมต่อระบบสารสนเทศ | HL7, DICOM, GDT |
ฟังก์ชันซอฟต์แวร์ Poly-Spectrum.NET
ฟังก์ชัน | รายละเอียด |
แม่แบบการบันทึกสำเร็จรูป | มีแม่แบบสำหรับ ECG ขณะพัก การทดสอบบนลู่วิ่งหรือจักรยาน HRV ฯลฯ ปรับระยะเวลา ระบบลีด มาตราส่วน และพารามิเตอร์อื่นได้ |
ตัวบ่งชี้คุณภาพการติดขั้วไฟฟ้า | แถบสีแสดงสถานะการสัมผัสผิวหนังของแต่ละขั้วตลอดการบันทึก สีเขียว = สัมผัสดี สีแดง = ขั้วหลุด |
การวัดและพิมพ์ ECG | โมดูล Poly-Spectrum.NET/Analysis (รวมในชุดพื้นฐาน) วางตัวชี้จุดอ้างอิงอัตโนมัติบนคอมเพล็กซ์ QRS ที่เลือกหรือคอมเพล็กซ์เฉลี่ย ขยาย/ย่อ วัดด้วยไม้บรรทัด และปรับตัวชี้ด้วยมือได้ |
การเปรียบเทียบ ECG (Follow-up) | เปรียบเทียบคลื่นไฟฟ้าหัวใจระยะสั้นและระยะยาว วางซ้อนรูปคลื่นพร้อมค่าการวัดบนหน้าจอเดียว |
Exam Manager และฐานข้อมูล | จัดเก็บข้อมูลผู้ป่วย ผลตรวจ รายงาน และข้อสรุป เชื่อมต่อระบบสารสนเทศโรงพยาบาลผ่าน HL7, DICOM, GDT |
Poly-Spectrum.NET/Express | บันทึกและวิเคราะห์ ECG ขณะพักอย่างรวดเร็ว ใช้งานง่ายทั้งบนคอมพิวเตอร์และอุปกรณ์จอสัมผัส ตรวจทาน บันทึก และพิมพ์ได้ในไม่กี่คลิก |
รายงานพร้อมการแปลผล | สร้างรายงานอัตโนมัติ ประกอบด้วยข้อมูลผู้ป่วย กราฟ ตารางผลวิเคราะห์ และคลื่นไฟฟ้าหัวใจดิบ ปรับรูปแบบรายงานได้ |
“โปรดอ่านคำเตือนในฉลากและเอกสารกำกับเครื่องมือแพทย์ก่อนใช้”
ข้อห้ามใช้ (Contraindications)
ไม่มีข้อห้ามในการบันทึกคลื่นไฟฟ้าหัวใจ (ECG) ด้วยระบบ Poly-Spectrum-8/EX หากไม่ได้ดำเนินการทดสอบขณะออกกำลังกาย (Exercise Test)
ข้อห้ามโดยเด็ดขาดสำหรับการทดสอบขณะออกกำลังกายด้วย Poly-Spectrum-8/EX
- กล้ามเนื้อหัวใจตายเฉียบพลัน (Acute Myocardial Infarction; MI) ภายใน 2 วัน
- ภาวะเจ็บหน้าอกจากโรคหลอดเลือดหัวใจที่ไม่คงที่ (Unstable Angina) ที่ยังดำเนินอยู่
- ภาวะหัวใจเต้นผิดจังหวะที่ควบคุมไม่ได้และส่งผลต่อระบบไหลเวียนโลหิต
- เยื่อบุหัวใจอักเสบที่กำลังมีอาการ (Active Endocarditis)
- ลิ้นหัวใจเอออร์ตาตีบรุนแรงและมีอาการ (Symptomatic Severe Aortic Stenosis)
- ภาวะหัวใจล้มเหลวระยะกำเริบหรือควบคุมไม่ได้ (Decompensated Heart Failure)
- ภาวะลิ่มเลือดอุดตันในหลอดเลือดปอดเฉียบพลัน ภาวะเนื้อปอดตายจากการขาดเลือด หรือภาวะลิ่มเลือดอุดตันในหลอดเลือดดำส่วนลึก
- กล้ามเนื้อหัวใจอักเสบเฉียบพลัน หรือเยื่อหุ้มหัวใจอักเสบเฉียบพลัน
- ภาวะหลอดเลือดแดงใหญ่ฉีกขาดเฉียบพลัน (Acute Aortic Dissection)
- ความพิการหรือข้อจำกัดทางร่างกายที่ทำให้ไม่สามารถทดสอบได้อย่างปลอดภัยและเหมาะสม
ข้อห้ามโดยสัมพัทธ์สำหรับการทดสอบขณะออกกำลังกาย
- ทราบว่ามีการตีบของหลอดเลือดโคโรนารีหลักด้านซ้าย (Left Main Coronary Artery) แบบอุดกั้น
- ลิ้นหัวใจเอออร์ตาตีบระดับปานกลางถึงรุนแรง แต่ยังไม่แน่ชัดว่าเกี่ยวข้องกับอาการหรือไม่
- ภาวะหัวใจเต้นเร็วผิดจังหวะ (Tachyarrhythmia) ที่ควบคุมอัตราการเต้นของหัวใจห้องล่างไม่ได้
- ภาวะหัวใจบล็อกระดับสูงหรือหัวใจบล็อกสมบูรณ์ที่เกิดขึ้นภายหลัง
- โรคกล้ามเนื้อหัวใจหนาตัวชนิดอุดกั้น (Hypertrophic Obstructive Cardiomyopathy) ที่มีความแตกต่างของความดันสูงในขณะพัก
- ภาวะหลอดเลือดสมองตีบหรืออุดตัน หรือภาวะสมองขาดเลือดชั่วคราว (Transient Ischemic Attack; TIA) ที่เพิ่งเกิดขึ้น
- ความบกพร่องทางสติปัญญาที่ทำให้ไม่สามารถให้ความร่วมมือในการทดสอบได้อย่างเหมาะสม
- ความดันโลหิตสูงขณะพัก โดยมีความดันตัวบนมากกว่า 200 mmHg หรือความดันตัวล่างมากกว่า 110 mmHg
- ภาวะทางการแพทย์ที่ยังไม่ได้รับการแก้ไข เช่น ภาวะโลหิตจางที่มีนัยสำคัญ ภาวะเสียสมดุลของเกลือแร่ที่สำคัญ และภาวะต่อมไทรอยด์ทำงานมากเกินไป (Hyperthyroidism)
ผลข้างเคียง (Side Effects)
อาจเกิดปฏิกิริยาแพ้เฉพาะที่จากกาวหรือพื้นผิวของอิเล็กโทรดแบบใช้ครั้งเดียว รวมถึงพื้นผิวของอิเล็กโทรด ECG แบบใช้ซ้ำได้
การทดสอบหัวใจขณะออกกำลังกาย (Exercise Stress Testing) อาจทำให้เกิดภาวะแทรกซ้อนหรือผลข้างเคียง ดังต่อไปนี้
1. ด้านหัวใจ (Cardiac)
- ภาวะหัวใจเต้นช้าผิดจังหวะ (Bradyarrhythmia)
- ภาวะหัวใจเต้นเร็วผิดจังหวะ (Tachyarrhythmia)
- กลุ่มอาการหลอดเลือดหัวใจเฉียบพลัน (Acute Coronary Syndromes)
- ภาวะหัวใจล้มเหลว (Heart Failure)
- ความดันโลหิตต่ำ เป็นลมหมดสติ และภาวะช็อก (Hypotension, Syncope, and Shock)
- การเสียชีวิต ซึ่งพบได้น้อย โดยมีความถี่ประมาณ 1 รายต่อการทดสอบ 10,000 ครั้ง หรืออาจน้อยกว่านั้น
2. ด้านที่ไม่เกี่ยวกับหัวใจ (Noncardiac)
- การบาดเจ็บของระบบกล้ามเนื้อและกระดูก
- การบาดเจ็บของเนื้อเยื่ออ่อน
3. อาการอื่น ๆ (Miscellaneous)
- อาการเหนื่อยล้าหรือไม่สบายอย่างรุนแรง ซึ่งบางครั้งอาจคงอยู่นานหลายวัน
- อาการเวียนศีรษะ
- อาการปวดเมื่อยตามร่างกาย
- อาการไม่สบายหรือรู้สึกเจ็บป่วยที่เกิดขึ้นภายหลังการทดสอบ
Poly-Spectrum-Rhythm: การวิเคราะห์ HRV และ Ewing Test
ซอฟต์แวร์และอุปกรณ์สำหรับประเมินการควบคุมการทำงานของหัวใจโดยระบบประสาทและฮอร์โมน (neurohumoral regulation) ด้วยการวิเคราะห์ HRV และชุดการทดสอบของ Ewing ใช้ช่วยยืนยันการวินิจฉัย เลือกแนวทางการรักษา และปรับประสิทธิภาพการรักษาในผู้ป่วยหลายกลุ่ม รวมถึงผู้ป่วยความดันโลหิตสูงและเบาหวาน และใช้ประเมินความสามารถสำรองของร่างกายในคนสุขภาพดี

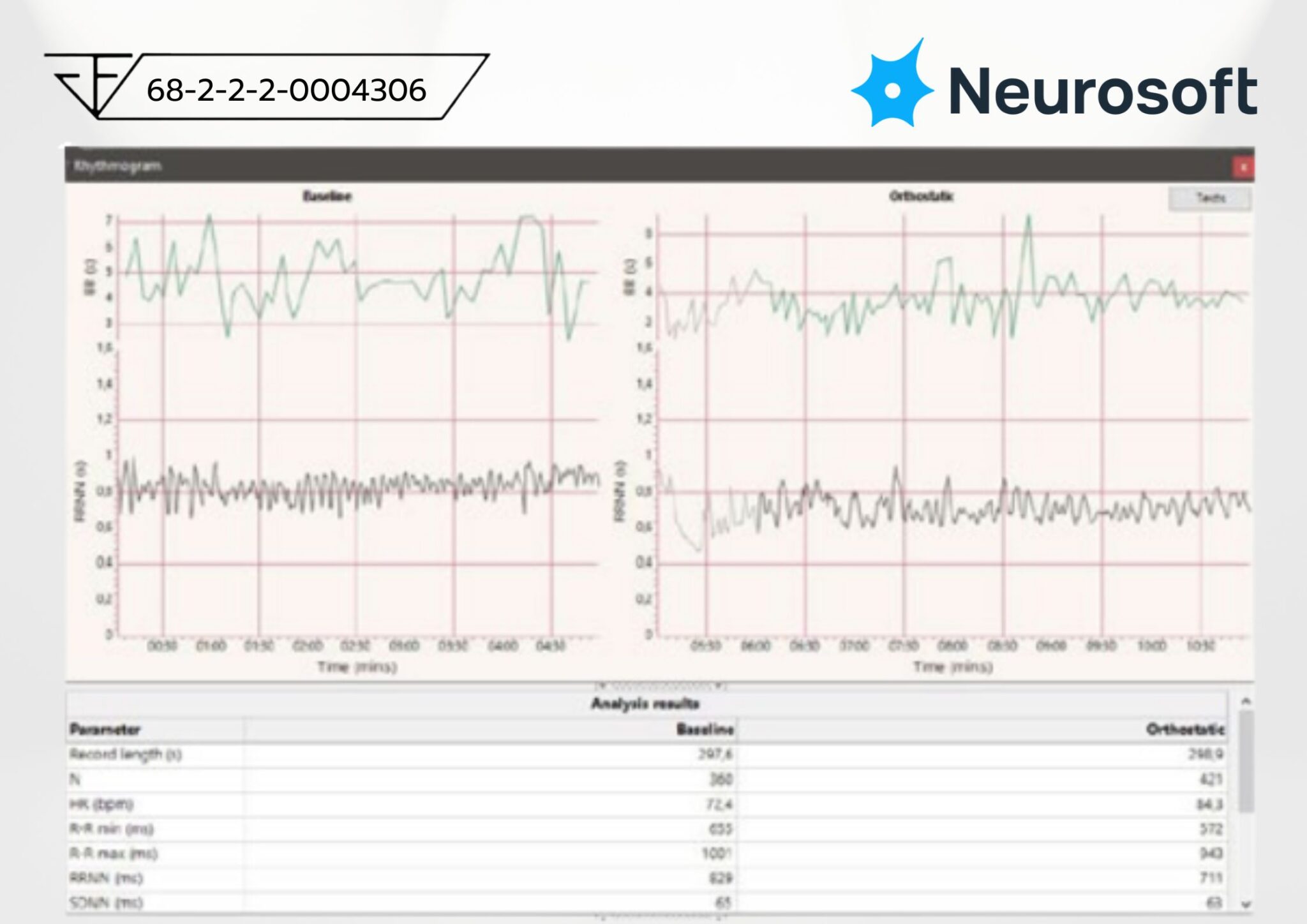

- หน้าต่างริทโมแกรม (Rhythmogram) แสดงช่วง RR (สีดำ) และช่วงระหว่างรอบการหายใจ (สีเขียว) บนแกนเวลาเดียวกัน พร้อมตารางผลวิเคราะห์ทางสถิติ
- หน้าต่างสเปกโทรแกรม (Spectrogram) แสดงแอมพลิจูดของสเปกตรัมที่ความถี่ 0.003–0.4 Hz ตามมาตรฐานสากลปี ค.ศ. 1996 แบ่งเป็น HF 0.15–0.4 Hz (สีน้ำเงิน), LF 0.04–0.15 Hz (สีแดง) และ VLF 0.003–0.04 Hz (สีเขียว) พร้อมผลวิเคราะห์สเปกตรัมกำลัง
โปรแกรม เครื่อง Exercise Stress Test
เมื่อใช้ร่วมกับชุด Poly-Spectrum-Ergo ระบบรองรับงานหลายด้าน ได้แก่ การวินิจฉัยโรคหลอดเลือดหัวใจ (CAD) การประเมินความทนต่อการออกกำลังกาย การศึกษาภาวะหัวใจเต้นผิดจังหวะขณะมีภาระงาน การวินิจฉัยภาวะหัวใจล้มเหลวและการหายใจล้มเหลว และการประเมินสมรรถภาพในคนสุขภาพดี
โปรโตคอลสำเร็จรูปใน Poly-Spectrum-Ergo
อุปกรณ์ | โปรโตคอล |

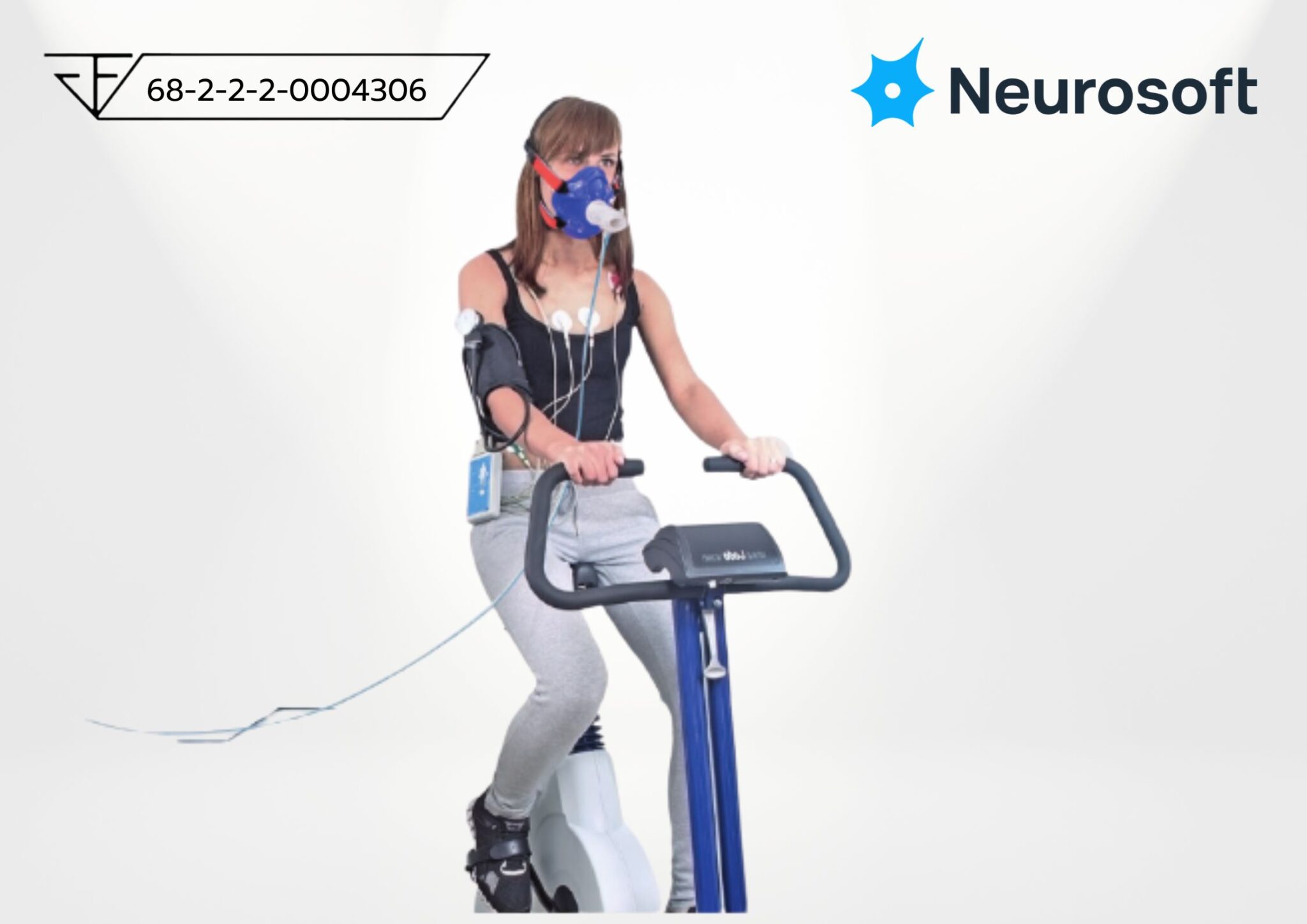

จักรยานวัดงาน (Cycle ergometer) | Ramp, Multistage (+25 W และ +50 W), PWC170, Astrand |

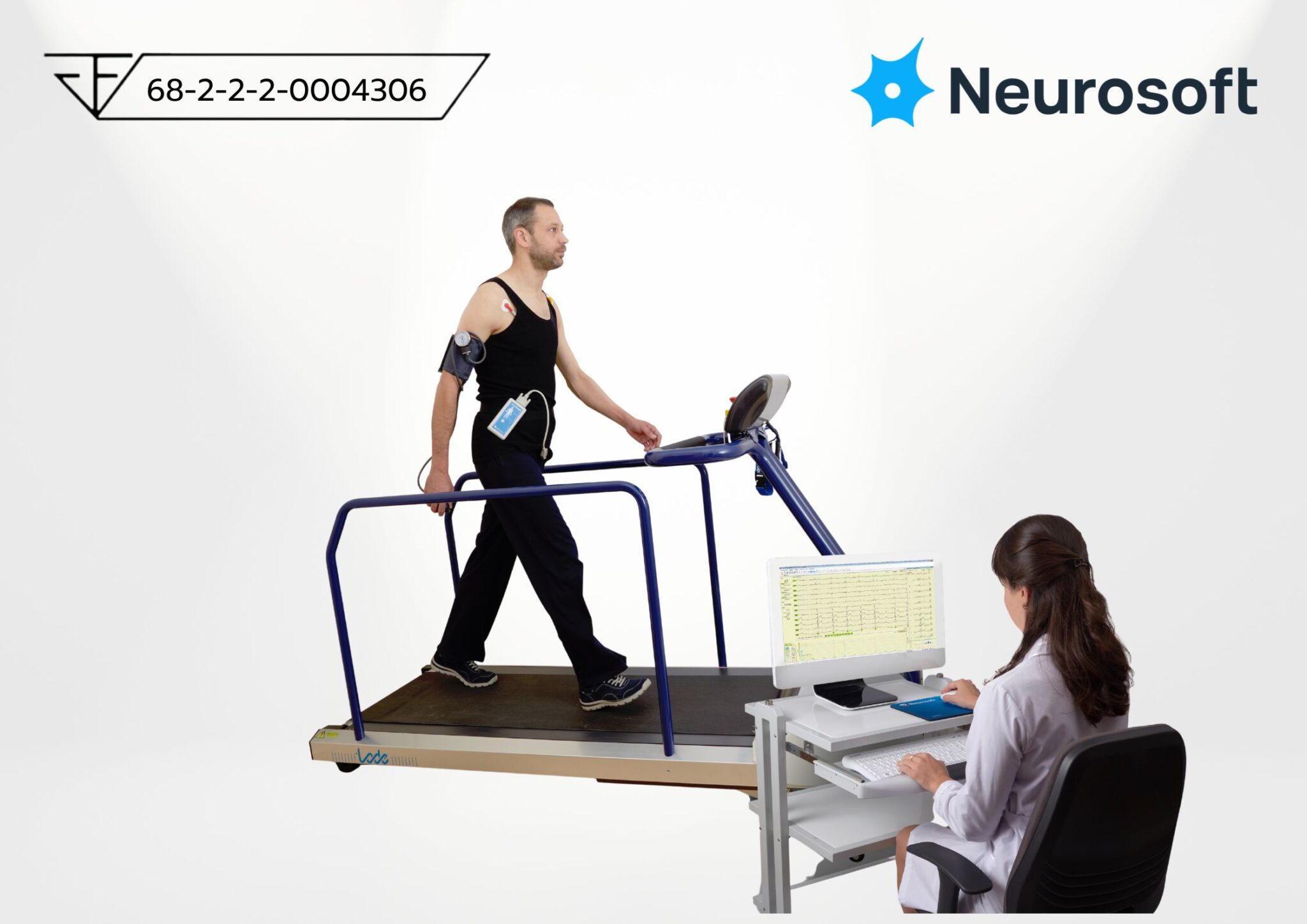

ลู่วิ่ง (Treadmill) | Ramp, Bruce, Cornell, Naughton, Cattus, Balke |
โปรโตคอลกำหนดเอง | สร้างโปรโตคอลใหม่ได้ไม่จำกัดจำนวน |
ข้อมูลที่แสดงบนหน้าจอระหว่างการทดสอบ
- อัตราการเต้นของหัวใจ และร้อยละของอัตราการเต้นของหัวใจเป้าหมาย
- เวลารวม เวลาที่ผ่านไป ชื่อและเวลาของขั้นการทดสอบปัจจุบัน
- ภาระงาน ความดันโลหิต และค่า MET (metabolic equivalent of task)
- รอบการปั่นของจักรยาน หรือความเร็วและความชันของลู่วิ่ง
- ระดับแบตเตอรี่ของตัวเครื่อง
- กราฟแนวโน้มอัตราการเต้นของหัวใจ ภาระงาน ความดันโลหิต และเครื่องหมายเริ่มต้นแต่ละขั้น
- คอมเพล็กซ์ QRS เฉลี่ยวางซ้อนกับ ECG ตั้งต้น เพื่อดูการเปลี่ยนแปลงของส่วน ST ได้ทันที
รายงานผลสร้างได้จากข้อมูลแบบสอบถามก่อนและหลังการทดสอบร่วมกับแม่แบบรายงานสำเร็จรูป โดยค่าเริ่มต้นประกอบด้วยข้อมูลผู้ป่วย ระยะของการทดสอบ ข้อมูลกราฟและตาราง และการแปลผลอัตโนมัติ
