Ganshorn Ergospiro

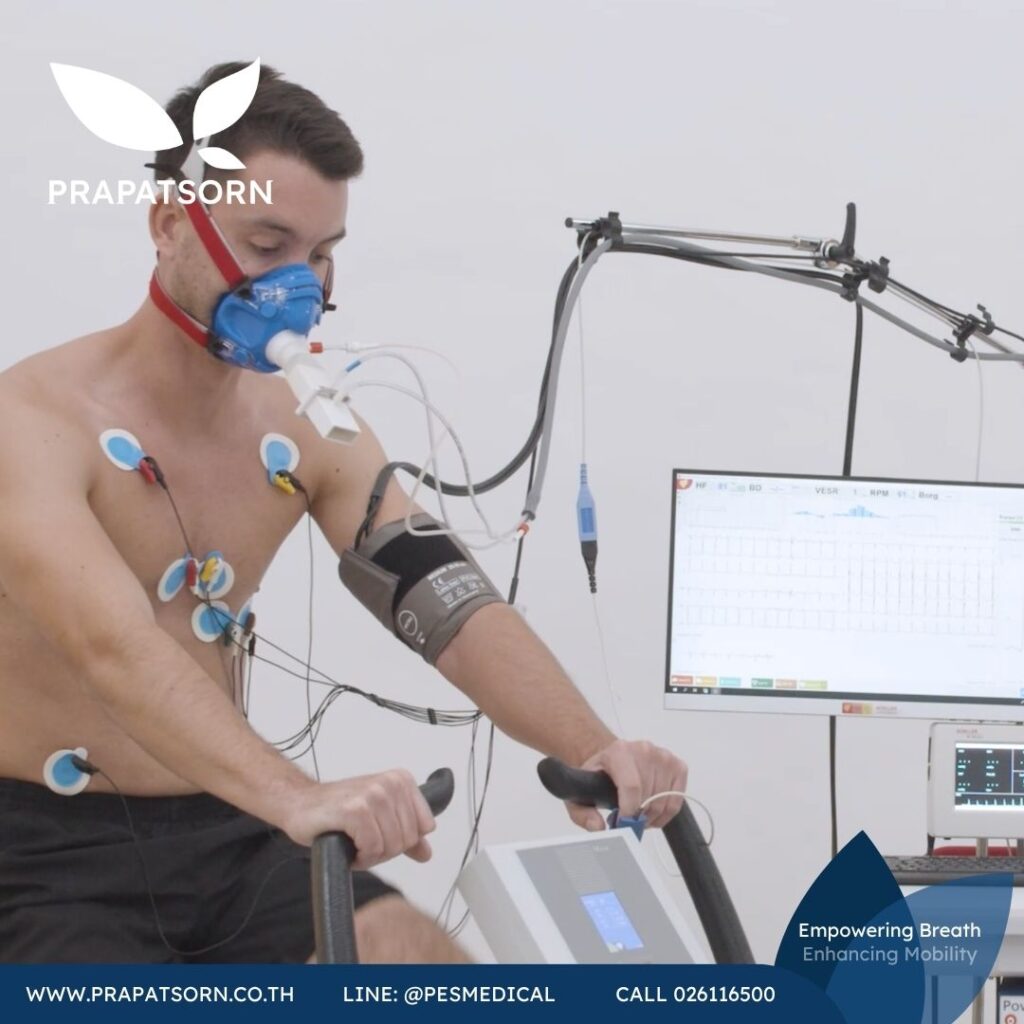

- เครื่องสามารถตรวจวัดค่าคลื่นไฟฟ้าหัวใจในขณะออกกำลังกายบนลู่วิ่งหรือจักรยาน ร่วมกับการตรวจวิเคราะห์การแลกเปลี่ยนก๊าซในการหายใจขณะออกกำลังกายในเครื่องเดียว
- เป็นผลิตภัณฑ์ของทวีปยุโรป ที่ได้รับรองมาตรฐานอุตสาหกรรมผู้ผลิต
- ใช้กับไฟฟ้า 220 โวลต์ 50 เฮิรตซ์
- เครื่องวัดความดันโลหิตอัตโนมัติ พร้อมวัดค่าออกซิเจนในเลือดขณะออกกำลังกาย (Automatic Blood Pressure & SPO2) ใช้งานร่วมกับอุปกรณ์ตรวจวัดสมรรถภาพการทำงานของหัวใจและปอด
- ประกอบด้วยลู่วิ่งสำหรับออกกำลังกาย (Treadmill) และ/หรือจักรยานนั่งปั่น (Ergometer) ใช้งานร่วมกับอุปกรณ์ตรวจวัดสมรรถภาพการทำงานของหัวใจและปอด
ข้อบ่งชี้ในการใช้งาน (Indication of Use)
- รับสัญญาณ ECG จากอิเล็กโทรดที่ผิวกาย เพื่อบันทึก วิเคราะห์ แสดงผล และพิมพ์ผล ECG สำหรับการวินิจฉัยทางหัวใจในผู้ป่วยผู้ใหญ่และเด็ก
- ประเมินการตอบสนองของระบบหัวใจและปอดต่อการออกกำลังกายแบบไม่รุกล้ำ (Non-invasive) หรือวัดการใช้พลังงาน (Energy Expenditure)
- ใช้ร่วมกับ CARDIOVIT CS-200 Office เป็นส่วนหนึ่งของระบบทดสอบสมรรถภาพหัวใจและปอดขณะออกกำลังกาย
- คุณสมบัติเซ็นเซอร์ตรวจวัดการแลกเปลี่ยนแก๊ส (Gas Analyzer)
- ตรวจวัดค่าออกซิเจน ด้วยระบบ Chemical cell สามารถวัดค่าในช่วง 10% ถึง 30% O2 โดยมีค่าความแม่นยำไม่น้อยกว่า + 0.1%
- ตรวจวัดค่าคาร์บอนไดออกไซด์ ด้วยระบบ Ultrasound โดยสามารถวัดค่าในช่วง
0% ถึง 15% CO2 โดยมีค่าความแม่นยำไม่น้อยกว่า + 0.1% - ตรวจวัดค่าอัตราการหายใจ ด้วยระบบเซ็นเซอร์แบบ Pneumotachograph (variable orifice) สามารถวัดค่าอัตราการหายใจในช่วง 0 ถึง + 18 ลิตร/วินาที โดยมีค่าความแม่นยำ
< + 3% หรือ 50 มิลลิลิตร/วินาที
- คุณสมบัติโปรแกรมการตรวจวิเคราะห์อัตราการหายใจ
- แสดงผลบนจอภาพชนิดสี ชนิด LCD ขนาดไม่น้อยกว่า 23 นิ้ว
- สามารถตรวจวัดค่า Spirometry อาทิเช่น FEV1, FVC ในการสร้างค่า Reference ก่อนการตรวจ โดยแสดงผลค่า Best Trial จากค่า FVC และ FEV1 โดยอัตโนมัติ
- โปรแกรมสามารถแสดงผลค่า Spirometry Trial (Inspiratory และ Expiratory) ของแต่ละการตรวจ โดยสามารถเลือกค่า Best Trial ได้โดยกำหนดเอง
- โปรแกรมสามารถแสดงผล EVFL (Exercise Flow Volume Loop) และ Breath by Breath Data ของการตรวจตลอดการทดสอบ
- สามารถแสดงช่วงค่า Predicted และ limits ของค่าวิเคราะห์บนตารางวิเคราะห์มาตรฐาน Wasserman แบบ 9 ช่อง ได้ไม่น้อยกว่าพารามิเตอร์ ดังต่อไปนี้
- O2 Pulse (VO2/HR) Prediction
- HR Prediction
- HR/VO2 Prediction
- VE/VCO2 Prediction
- Max VO2 Prediction
- VC reference
- IC reference
- ในหน้าจอการวิเคราะห์ ค่าจุด Ventilatory Threshold (VT) จะถูกคำนวณโดยใช้หลายวิธี
- ค่า VT1 (AT: Aerobic-anaerobic threshold) สามารถเลือกวิธีการได้ไม่น้อยกว่าดังนี้
- AT (RER)
- AT (V Slope Method)
- AT (EQO2)
- ค่า VT2 (RCP: Respiratory compensation point) สามารถเลือกวิธีการได้ไม่น้อยกว่าดังนี้
- RCP (EQCO2)
- RCP (EQCO2/t)
- RCP (VE/t)
- RCP (PET/t)
- สามารถแสดงผลหน้าวิเคราะห์ระบบการทำงานของกล้ามเนื้อหัวใจและปอดในขณะออกกำลังกาย ตามมาตรฐาน Wasserman แบบ 9 ช่อง อีกทั้งโปรแกรมยังสามารถปรับเปลี่ยนตารางวิเคราะห์ Wasserman แบบ 9 ช่องได้ตามต้องการ
- สามารถแสดงค่าวิเคราะห์ของผลตรวจได้ไม่น้อยกว่าดังนี้
- V’E
- V’O2
- VO2/kg
- V’CO2
- AT
- RER
- EqO2
- EqCO2
- PETO2
- PETCO2
- หน้าจอแสดงผลการตรวจวิเคราะห์การหายใจ สามารถแสดงผลได้พร้อมกันบนหน้าจอได้ ดังนี้
- ตารางวิเคราะห์ Wasserman แบบ 9 ช่อง
- กราฟ EVFL (Exercise Flow Volume Loop)
- ค่าวิเคราะห์ของผลตรวจ
- สามารถแสดงผลค่าวิเคราะห์และแจกแจงค่าวิเคราะห์ออกมาเป็นตารางได้
- คุณสมบัติเครื่องตรวจคลื่นไฟฟ้าหัวใจขณะออกกำลังกาย
- แสดงผลบนจอภาพชนิดสี ชนิด LCD ขนาดไม่น้อยกว่า 23นิ้ว
- ตัวส่งสัญญาณ ECG เชื่อมต่อข้อมูลผ่านสายส่งสัญญาณ
- มีระบบการกรองสัญญาณที่หน้าจอของคลื่นไฟฟ้าหัวใจ โดยผู้ใช้สามารถเลือกได้ ดังนี้
- POWER LINE
- ARBA (Artefact / Baseline Correction filter)
- RNSF (Robust Noise Suppression filter)
- สามารถเลือกรูปแบบคลื่นไฟฟ้าหัวใจที่แสดงบนจอภาพไม่น้อยกว่าดังนี้ 3, 6, 12, 2×6, 2×6+1, 4×3+1 channels
- สามารถเลือกความเร็วของการแสดงภาพได้ 6.25, 12.5, 25, 50 มิลลิเมตรต่อวินาที
- สามารถเลือกความไว ECG Sensitivity ได้ 5, 10, 20 และ 40 มิลลิเมตรต่อมิลลิโวลต์
- มีระบบ Electrode test สำหรับตรวจสอบคุณภาพการติด Electrode แต่ละจุด
- สามารถแสดง Signs data ได้อย่างน้อยดังนี้ Heart rate, Limit heart rate, blood pressure, protocol, speed, grade, Watts, METs
- สามารถแสดงข้อมูลต่างๆ อย่างน้อยดังนี้ ST scan, averaged complexes, ventricular ectopic beat rate (VEBR), lead check 12 leads, trends
- สามารถบันทึกข้อมูล Patient Data ได้อย่างน้อยดังนี้ Name, Date of Birth (คำนวณอายุอัตโนมัติ), Height, BP, SPO2, User ID, Visit ID.
- คุณสมบัติเครื่องวัดความดันโลหิตอัตโนมัติ
- สามารถวัดความดันโลหิตโดยควบคุมการทำงานได้จากตัวเครื่องนี้เองและจากการสั่งการจากระบบคอมพิวเตอร์
- ใช้หลักการทำงานแบบ Korotkoff
- สามารถวัดความดันโลหิต ได้ระหว่างช่วงดังต่อไปนี้
- Systolic ช่วง 50 – 270 mmHg,
- Diastolic ช่วง 20 – 150 mmHg
- สามารถวัดและแสดงค่าอัตราการเต้นของหัวใจได้ระหว่าง 40 – 250 BPM
ตัวเครื่องและระบบไฟฟ้า | รายละเอียด |
ขนาด (รถเข็น) | 1400 x 631 x 590 มม. |
ขนาด (พร้อมจอบนแขนรองรับ) | 1600 x 631 x 590 มม. |
น้ำหนัก (รถเข็น) | 24 กก. |
น้ำหนักรวมจอ แขนรองรับ และ PowerCube | ประมาณ 35 กก. |
แหล่งจ่ายไฟ | 100 – 240 VAC, 50/60 Hz |
จอภาพ (2 จอ) | 23.8 นิ้ว Full HD LCD/LED |
คอมพิวเตอร์ (ติดตั้งในรถเข็น) | รายละเอียด |
รุ่น | TERRA MiniPC |
หน่วยประมวลผล | ไม่น้อยกว่า Intel Core i3 |
หน่วยความจำ | 4 GB (สูงสุด 32 GB) |
ฮาร์ดดิสก์ | 240 GB |
การเชื่อมต่อไร้สาย | WiFi 802.11 a/b/g/n/ac (2.4 + 5 GHz), Bluetooth 2.0 ขึ้นไป |
หน่วยวัด PowerCube-Ergo | รายละเอียด |
ขนาด / น้ำหนัก | 15 x 15 x 15 ซม. / 2.4 กก. |
แรงดันไฟฟ้า | 24 VDC (สูงสุด 1 A), Class II |
การส่งสัญญาณ | Opto isolator RS232 ระดับ 4 kV, 57,600 Baud |
การวัดออกซิเจน (O₂) | รายละเอียด |
หลักการ | Chemical oxygen (MLF 32 G) |
ช่วงการวัด | 10 – 30% O₂ |
ความละเอียด | < 0.01% O₂ |
เวลาตอบสนอง (10–90%) | < 180 มิลลิวินาที |
ความแม่นยำ | ± 0.1% O₂ |
การวัดคาร์บอนไดออกไซด์ (CO₂) | รายละเอียด |
หลักการ | Ultrasonic |
ช่วงการวัด | 0 – 15% CO₂ |
ความละเอียด | < 0.01% CO₂ |
เวลาตอบสนอง (10–90%) | < 100 มิลลิวินาที |
ความแม่นยำ | ± 0.1% CO₂ |
การวัดอัตราการไหลและปริมาตร | รายละเอียด |
หลักการวัด Flow | Pneumotachograph แบบช่องเปิดปรับได้ |
ช่วงการวัด Flow | 0 – ± 18 ลิตร/วินาที |
ความแม่นยำ Flow | < ± 3% หรือ 50 มล./วินาที (ค่าใดมากกว่า); PEF ± 5% หรือ 150 มล. |
หลักการวัด Volume | Digital Integration |
ช่วงการวัด Volume | ไม่จำกัด (แสดงกราฟ 0 – 10 ลิตร) |
ความแม่นยำ Volume | ± 0.1% |
การจำแนกประเภทและมาตรฐาน | รายละเอียด |
ประเภทเครื่องมือแพทย์ | Active medical product, Class IIa |
ส่วนที่สัมผัสผู้ป่วย | Type BF |
เครื่องหมาย CE | MDD 93/42/EEC (CE Marked) |
ความปลอดภัยทางไฟฟ้า | EN 60601-1 |
มาตรฐาน Flow/Volume | เป็นไปตามมาตรฐาน ERS/ATS |
สภาวะแวดล้อมในการใช้งาน | รายละเอียด |
อุณหภูมิใช้งาน | +15 ถึง +35°C |
ความดันบรรยากาศ | 700 – 1050 hPa |
ความชื้นสัมพัทธ์ | 30 – 80% (ไม่มีการควบแน่น) |
อุณหภูมิจัดเก็บ/ขนส่ง | -20 ถึง +50°C |
ข้อห้าม (Contraindications)
เครื่อง CARDIOVIT CS-200 Office ไม่ได้ออกแบบ สำหรับการใช้งานในกรณีต่อไปนี้
- การใช้งานแบบปลอดเชื้อ (Sterile use)
- การใช้งานในบริเวณที่มีความเสี่ยงต่อการระเบิด หรือมีก๊าซไวไฟ เช่น ก๊าซดมยาสลบ (Anaesthetic agents)
- การใช้สัมผัสกับหัวใจโดยตรง (Direct cardiac application)
- การใช้งานในห้องเครื่อง MRI (MRI Suite)
- การใช้งานกลางแจ้ง (Outdoor use)
ข้อควรระวัง (Precautions & Warnings)
ด้านตัวผู้ป่วยและการทดสอบ
- ก่อนเริ่มการทดสอบสมรรถภาพปอด ต้องตรวจสอบสภาพทั่วไปของผู้ป่วยเพื่อให้แน่ใจว่าสามารถทำการทดสอบได้โดยไม่มีความเสี่ยง โดยเฉพาะการหายใจแบบใช้แรง (Forced breathing manoeuvres)
- การทดสอบที่อาจเป็นอันตรายต่อผู้ป่วยต้องกระทำภายใต้การมีอยู่ของแพทย์ตลอดเวลาเท่านั้น และต้องพิจารณาวัตถุประสงค์การใช้งานและข้อห้ามประกอบ
- ป้อนข้อมูลผู้ป่วยให้ถูกต้อง โดยเฉพาะเพศ วันเกิด เชื้อชาติ ส่วนสูง และน้ำหนัก เพื่อให้ได้ค่าคาดการณ์ (Predicted values) และการวินิจฉัยที่ถูกต้อง
- ตำแหน่งเซนเซอร์ที่ไม่ถูกต้องอาจทำให้ผลการวัดคลาดเคลื่อน ต้องวางเซนเซอร์ในแนวตั้งตลอดเวลา
ด้านสุขอนามัยและการทำความสะอาด
- หน้ากากและเซนเซอร์วัดลมหายใจ (Spiro sensor) ต้องฆ่าเชื้อหลังผู้ป่วยทุกราย เพื่อป้องกันการปนเปื้อนข้ามราย
- ใช้เฉพาะน้ำยาทำความสะอาดและน้ำยาฆ่าเชื้อที่ SCHILLER แนะนำเท่านั้น น้ำยาที่ไม่เหมาะสมอาจทำให้เครื่องเสียหาย
- ห้ามใช้ตัวทำละลายหรือน้ำยาที่มีฤทธิ์กัดกร่อน และห้ามจุ่มตัวเครื่อง สาย ท่อ หรือตัวแปลงสัญญาณลงในของเหลวโดยเด็ดขาด
- ห้ามใช้กระบวนการฆ่าเชื้อด้วยความร้อนสูง (เช่น การนึ่งฆ่าเชื้อ) และห้ามฆ่าเชื้อด้วยรังสี E-beam หรือรังสีแกมมา
- ห้ามใช้อุปกรณ์แบบใช้ครั้งเดียวทิ้งซ้ำ ห้ามใช้ผลิตภัณฑ์ที่มีส่วนผสมของ เอทิลแอลกอฮอล์ คลอไรด์ อะซิโตน เฮกเซน หรือผงขัดที่มีฤทธิ์กัดกร่อน
- ถอดแยกเซนเซอร์ก่อนทำความสะอาด อย่าล้างเซนเซอร์ อะแดปเตอร์ ท่อ และท่ออมปากแบบรวมเป็นชิ้นเดียว
ด้านความปลอดภัยทางไฟฟ้า
- เพื่อป้องกันไฟฟ้าดูด ต้องต่อเครื่องเข้ากับแหล่งจ่ายไฟที่มีสายดินป้องกัน (Protective earth) เท่านั้น
- ห้ามใช้งานหากระบบสายดินน่าสงสัย หรือสายไฟชำรุด และต้องเปลี่ยนสายหรือขั้วต่อที่ชำรุดทันที
- ใช้ฟิวส์ชนิดและพิกัดเดียวกับของเดิม และใช้เฉพาะสายไฟที่ผู้จำหน่ายจัดให้เพื่อความปลอดภัยและเป็นไปตามมาตรฐาน EMC
- ห้ามใช้งานเกินพิกัดของเต้ารับหรือสายพ่วง อย่าสัมผัสแหล่งจ่ายไฟขณะเกิดฟ้าคะนอง และอย่าสัมผัสปลั๊กขณะมือเปียก
- อุปกรณ์สื่อสารแบบพกพาและวิทยุ HF อาจรบกวนการทำงานของเครื่อง ให้รักษาระยะห่างขั้นต่ำตามที่กำหนด
ด้านการติดตั้ง การเคลื่อนย้าย และการบำรุงรักษา
- การติดตั้ง การเริ่มใช้งานครั้งแรก การดัดแปลง และการซ่อมแซม ต้องดำเนินการโดย SCHILLER หรือพันธมิตรที่ได้รับอนุญาตเท่านั้น ห้ามเปิดหรือดัดแปลงส่วนใดของเครื่องเอง
- ระมัดระวังขณะเคลื่อนย้ายเครื่อง การหยุดกะทันหัน แรงมากเกินไป หรือพื้นผิวไม่เรียบ อาจทำให้รถเข็นล้มและเครื่องตกกระแทกพื้น
- หากเครื่องตกกระแทกพื้น ให้ปิดเครื่องและถอดปลั๊กทันที แล้วติดต่อศูนย์บริการที่ได้รับอนุญาต การใช้งานต่ออาจทำให้เกิดไฟไหม้หรือไฟฟ้าดูด
- ต้องสอบเทียบ (Calibrate) เครื่องก่อนการทดสอบครั้งแรกของวัน และตามรอบเวลาที่กำหนด รวมถึงการตรวจสอบและบำรุงรักษาตามกำหนด
ด้านก๊าซสอบเทียบแรงดันสูง (Pressurised Calibration Gas)
- จัดเก็บและใช้งานที่อุณหภูมิห้อง (18–25°C) ห้ามเก็บใกล้ความร้อนหรือเปลวไฟ อุณหภูมิเกิน 52°C อาจทำให้ก๊าซรั่วหรือถังระเบิด
- ใช้เฉพาะก๊าซ เกจวัดแรงดัน และท่อต้นฉบับที่จัดมาให้เท่านั้น หากต้องเปลี่ยนให้ใช้อุปกรณ์แท้จาก SCHILLER เพื่อป้องกันอันตรายต่อผู้ป่วย
